办案区防撞阻燃软包全配套设计方案

一、材料与结构标准

五层复合结构

表层：2-3mm防割PU皮革(EN388 4级，抗撕裂≥200N/cm²)

缓冲层：25-50mm纳米记忆棉(密度≥80kg/m³，重点区域加厚至80-100mm)

防火层：5mm玻镁板(耐火极限≥2小时)

基层：轻钢龙骨+9mm阻燃胶合板(含水率≤8%)

接缝处理：热熔焊接(误差≤0.5mm)

关键性能

防火：GB8624 B1级，800℃火焰30分钟无熔滴

环保：甲醛≤0.05mg/m³(E0级)，TVOC≤0.5mg/m³

防撞：50kg重物1.5m坠落测试(凹陷≤2mm)

二、分区防护设计

区域

技术要求

特殊配置

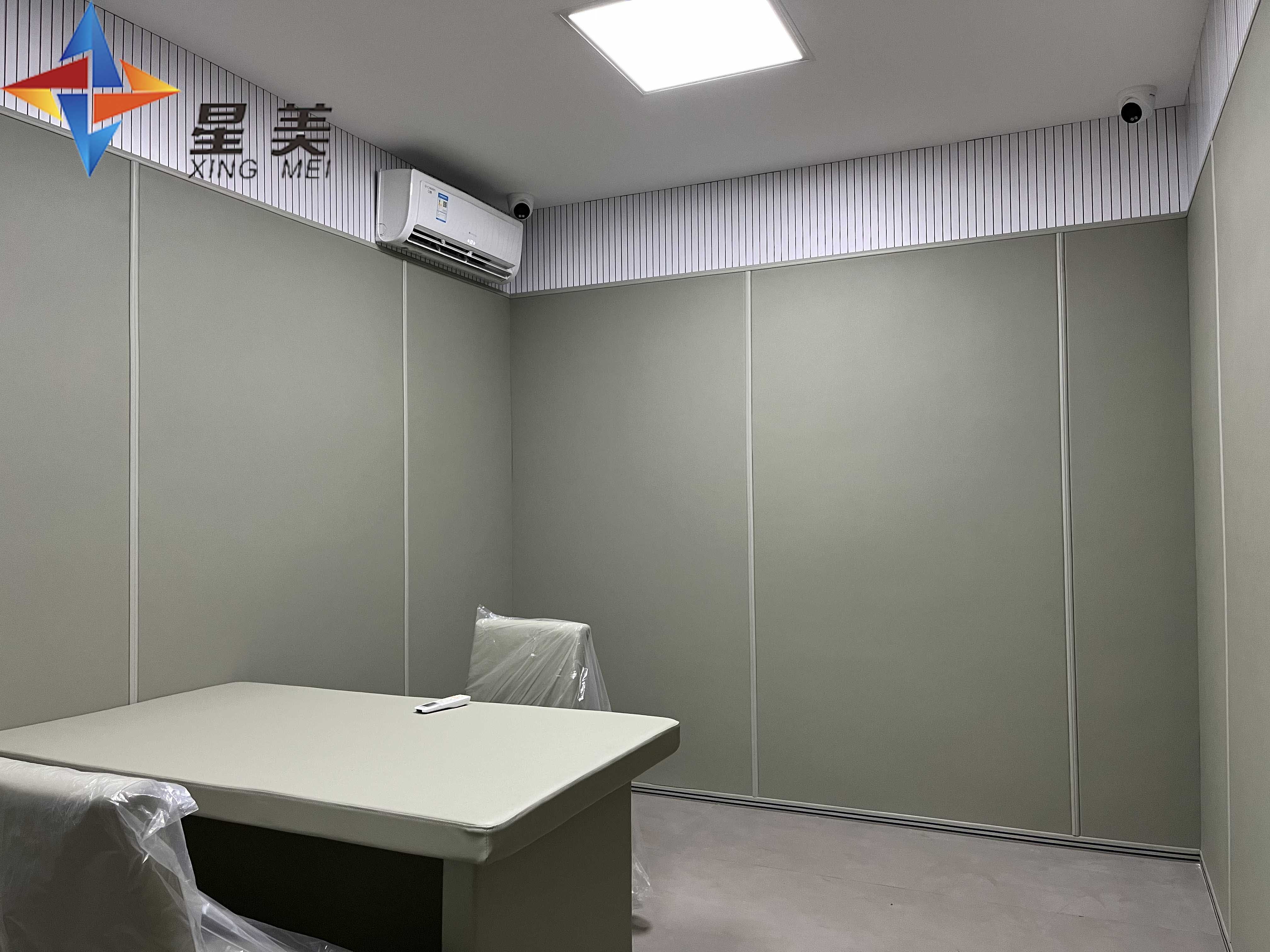

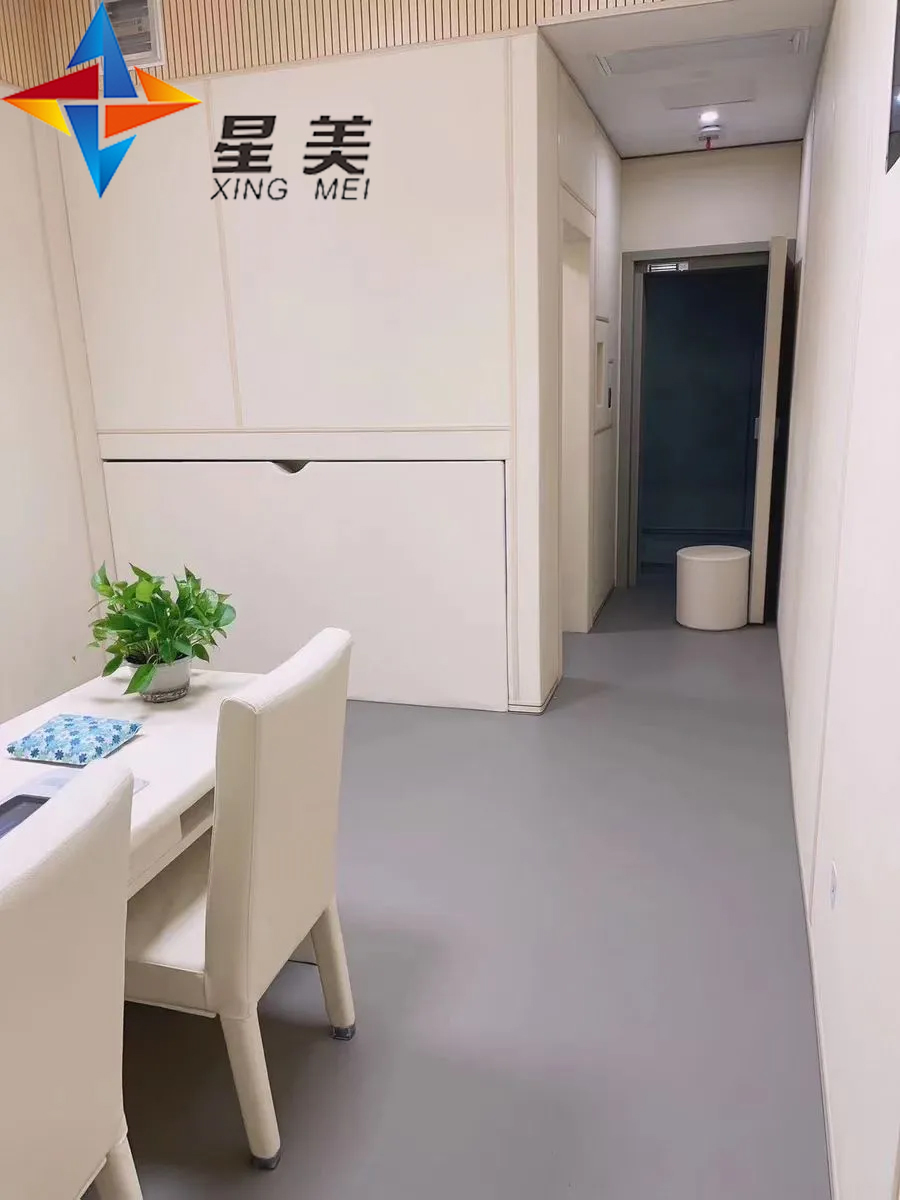

主体墙面 无缝软包覆盖至2.4米高 预埋毫米波雷达(心率监测±1次/分)

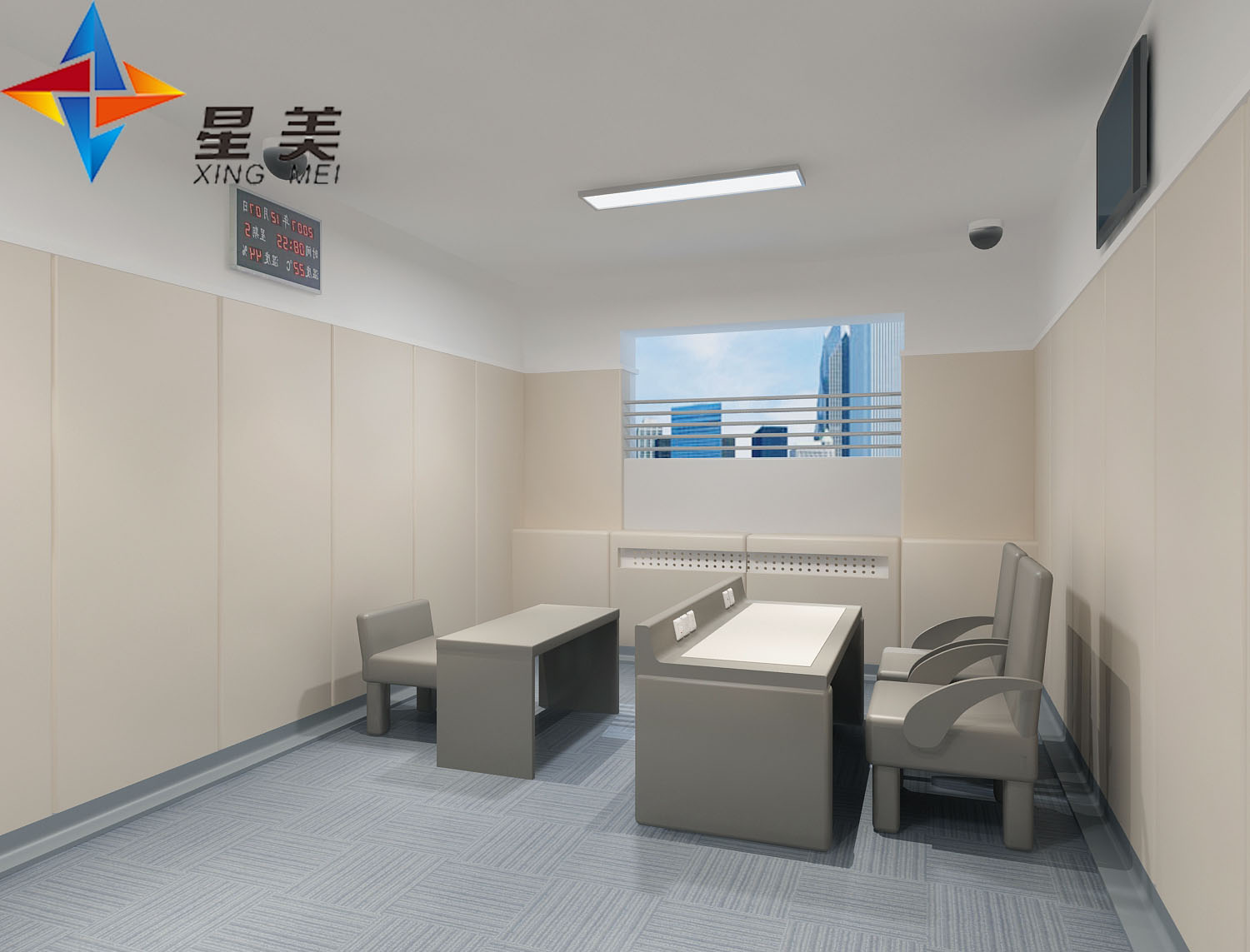

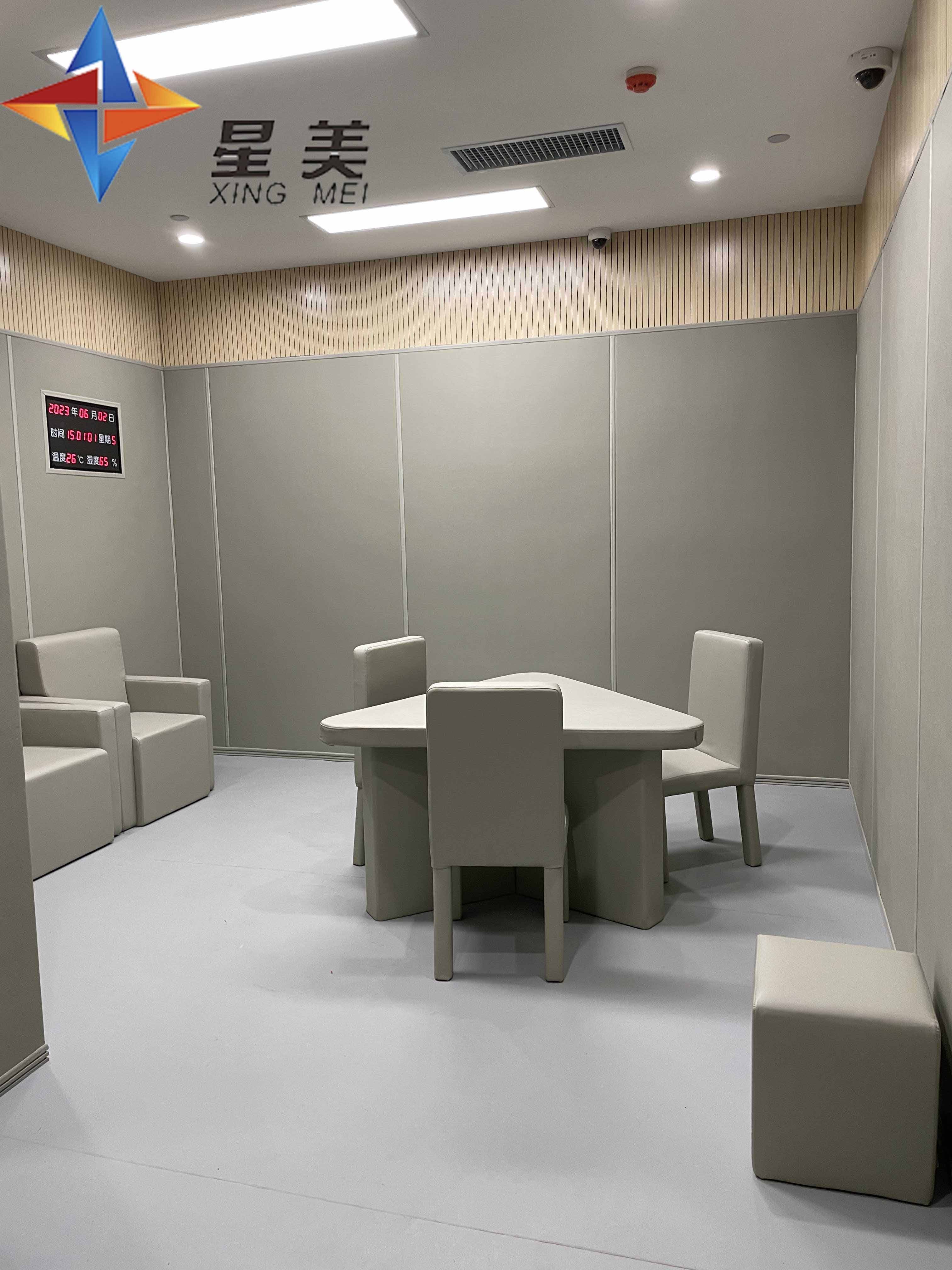

审讯区 双层软包+100mm圆弧墙角 压力感应报警(响应≤3秒)

门窗 全软包门框+12mm防爆玻璃 隐形防拆铰链，开启宽度≤15cm

地面 6mm防滑地胶(摩擦系数≥0.6) 与墙面R30圆弧过渡

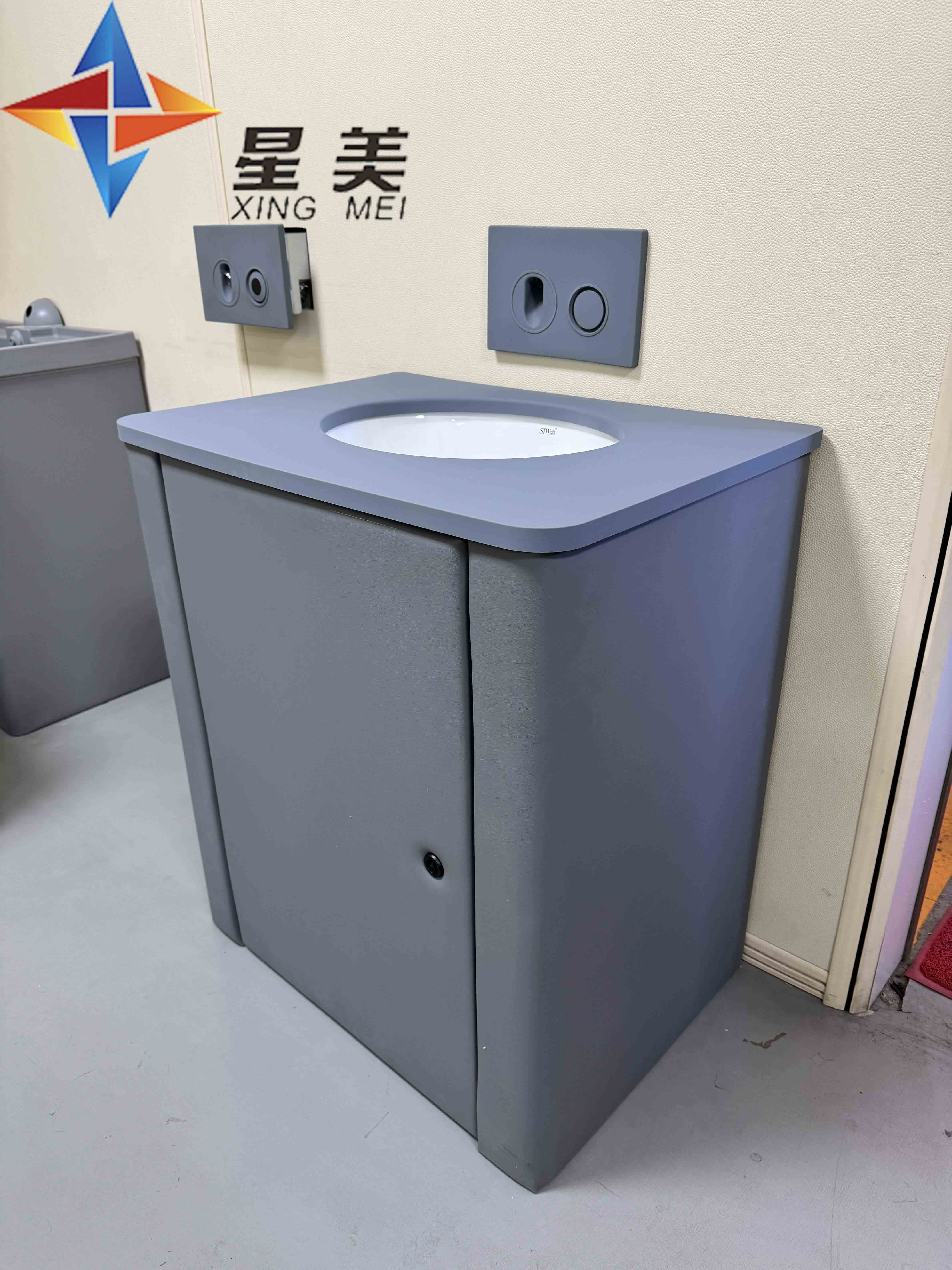

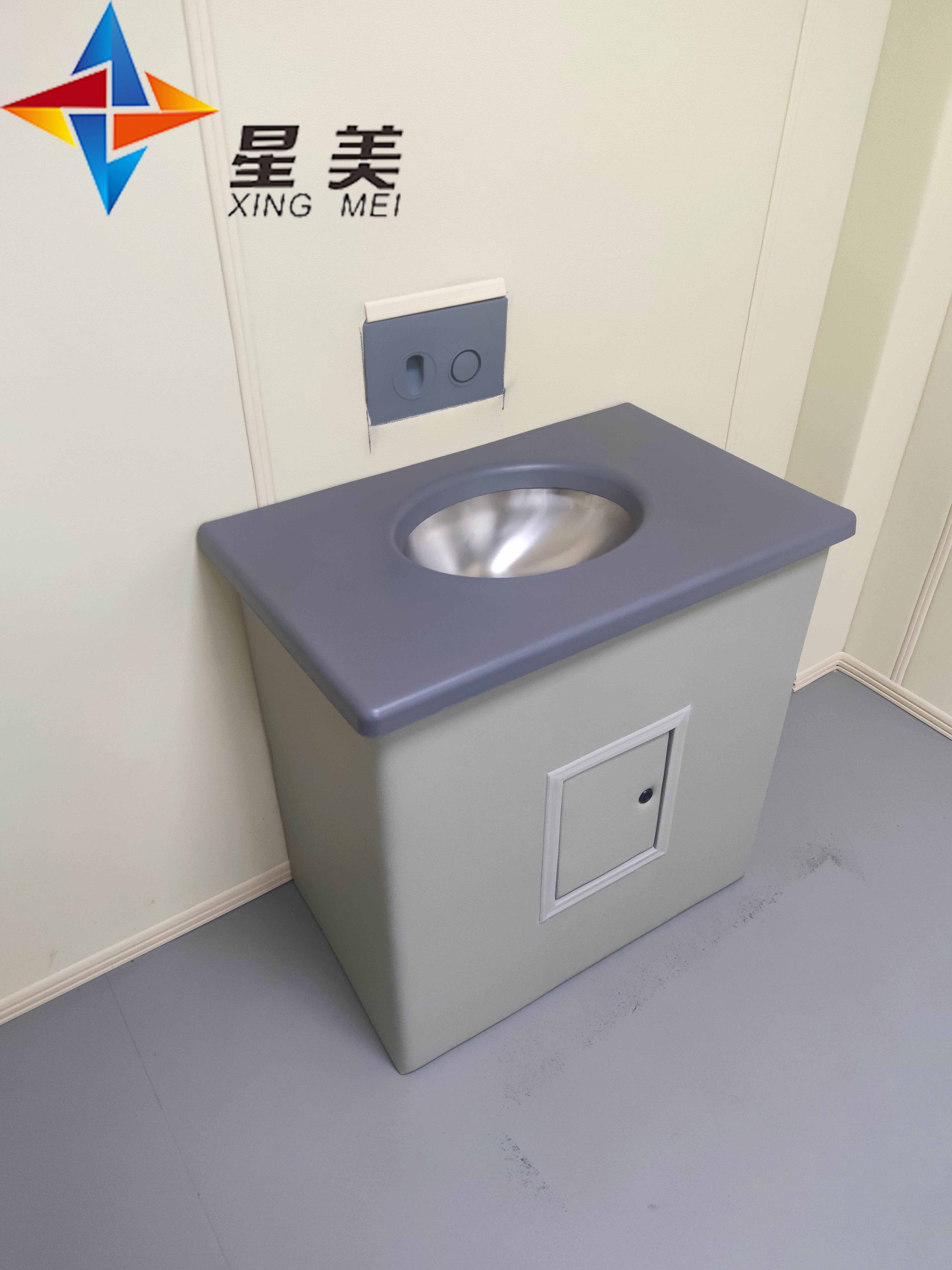

卫浴区 整体式硅胶软包 水温限制≤45℃，隐蔽摄像头

三、智能系统集成

行为监测：AI识别7种自残动作(准确率≥98%)

应急响应：隐蔽报警按钮(0.3秒触发喷淋+门禁锁定)

环境控制：温湿度自动调节(18-26℃/40-60%RH)，CO₂≤800ppm

监控系统：低照度摄像头(0.001Lux)+180°广角覆盖

四、施工关键工艺

基层处理

墙面平整度≤3mm/2m，轻钢龙骨间距≤400mm

阴阳角R50mm热弯成型，禁用直角拼接

模块化安装

标准板尺寸1250×2450mm

环保免钉胶粘贴+隐形不锈钢卡扣双重固定

单块更换时间≤10分钟

电气安全

线管穿阻燃套管暗敷

插座集中电脑控制，无外露接线

五、验收与维护

测试项

指标要求

检测方法

冲击测试 50kg重物2m坠落(残余加速度≤15g) EN1621-1标准测试

环保检测 24小时甲醛≤0.05mg/m³ 气候箱法检测

防火验证 GB/T8627表面燃烧测试 800℃火焰30分钟无熔滴
